Аккумуляторные батареи для эхолотов. (Просматривают: 2)

[megautka]

Как можно надежно подключить одновременно к ножевым клеммам АКБ: эхолот, провод от генератора мотора и фару? Кто какие соединения использует, поделитесь примерами, уважаемые рыболовы.



[v-a-v]

Как можно надежно подключить одновременно к ножевым клеммам АКБ: эхолот, провод от генератора мотора и фару? Кто какие соединения использует, поделитесь примерами, уважаемые рыболовы.

А что это за клеммы, можно фото?



[megautka]

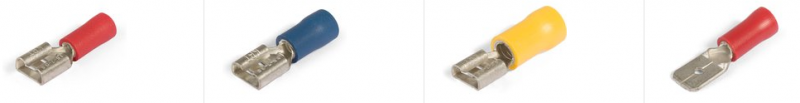

Вот такие:



Пока придумал только такой вариант: по 3 провода на контакт, с клеммами типа 6,35



С одной стороны обжать 3 жилы сразу в одну клемму-мама, и с другой стороны тоже на каждый провод по клемме, и на проводах от девайсов тоже по соответствующей клемме.



[carp1]

Придумывай другой вариант, делай так что бы провода от генератора не могли отсоедениться от акб с проводом от других потребителей, особенно эхо



[carp1]

Самый безопасный вариант, два акб, один на зарядке от мотора, второй на потребителях



[Baksus]

Всё под одну клемму.... По мне,так себе вариант. Представьте,все провода у вас будут связаны,разной длины как сворачивать ? Фара,эхолот,мотор -в одной вязанке?
У меня всё на разъёмах.
От аккумулятора XT60 дальше блок с гнёздами (и с вольтметром ) а от него по ситуации потребители:летом "летние" , зимой - "зимние"...



[v-a-v]

Всё под одну клемму.... По мне,так себе вариант. Представьте,все провода у вас будут связаны,разной длины как сворачивать ? Фара,эхолот,мотор -в одной вязанке?
У меня всё на разъёмах.
От аккумулятора XT60 дальше блок с гнёздами (и с вольтметром ) а от него по ситуации потребители:летом "летние" , зимой - "зимние"... Посмотреть вложение 12118927

У меня приблизительно по такому же принципу, только в качестве хаба для подключения был столик для эхолота.
Акб был плотно закреплен в столике с возможностью быстрой замены на другой.
К столику подходил провод от мотора с прикручиваемся разъемом (с алика).
От разъема была разводка на акб и потребители.



[Baksus]

У меня приблизительно по такому же принципу, только в качестве хаба для подключения был столик для эхолота.
Акб был плотно закреплен в столике с возможностью быстрой замены на другой.
К столику подходил провод от мотора с прикручиваемся разъемом (с алика).
От разъема была разводка на акб и потребители.

У меня такие же планы,сделать "лодочный хаб". Но мой столик (хотя скорее кронштейн с коробкой) ещё "сыроват", требуется доводка...



[megautka]

Уже понял, что вариант с клеммами неудобный, как только получил клеммы..

От аккумулятора XT60

А как эти разъемы подключены к клеммам АКБ?



[Fusin]

...А как эти разъемы подключены к клеммам АКБ?

Наверно, как то должно попасть напряжение и ток с аккума на эти разъемы



[Сер_ёжик]

Вот такие:

Посмотреть вложение 12118830

Пока придумал только такой вариант: по 3 провода на контакт, с клеммами типа 6,35

Посмотреть вложение 12118846

С одной стороны обжать 3 жилы сразу в одну клемму-мама, и с другой стороны тоже на каждый провод по клемме, и на проводах от девайсов тоже по соответствующей клемме.

Совсем простой вариант- на верхней крышке аккумулятора разместить фанерочку ( прям можно изолентой примотать) на которой распаять ответные пары подобных разьемов и их коротким проводом подцепить к самому АКБ. Можно будет еще на эту фанерку добавить индикацию напряжения (стоят копейки) но ее надо через кнопку подключить.



[Maxich]

С одной стороны обжать 3 жилы сразу в одну клемму-мама, и с другой стороны тоже на каждый провод по клемме

главное всю эту гирлянду клемм к АКБ буквально припаять, заряжать потом уже через гирлянду. Можно допустить что от гирлянды отсоединится плм - ну пропадет зарядка, можно что отсоединится эхолот - ну выключится эхолот, но нельзя допустить чтобы отсоединилась АКБ - тогда эхолот останется наедине с генератором - а это очень нехорошо.



[Fusin]

главное всю эту гирлянду клемм к АКБ буквально припаять, заряжать потом уже через гирлянду. Можно допустить что от гирлянды отсоединится плм - ну пропадет зарядка, можно что отсоединится эхолот - ну выключится эхолот, но нельзя допустить чтобы отсоединилась АКБ - тогда эхолот останется наедине с генератором - а это очень нехорошо.

Стращать то по полной .
Между генератором и АКБ (случай с литием любой формы) должно быть зарядно-регулирующее устройство, которое будет управлять зарядом таким образом, чтобы БМС не отключило АКБ



[carp1]

Стращать то по полной .
Между генератором и АКБ (случай с литием любой формы) должно быть зарядно-регулирующее устройство, которое будет управлять зарядом таким образом, чтобы БМС не отключило АКБ

Надо использовать правильную бмс.



[Fusin]

Надо использовать правильную бмс.

Если высказывать умные мысли, то по полной . Почему бы не привести модели для неразумных?
